警報用ヒューズの基礎

HOME > 技術情報 > 警報用ヒューズの基礎

1.警報用ヒューズの基本構造

 警報用ヒューズ基本構造を下図に示します。
 ヒューズが溶断するとスプリングが展開し、ヒューズ内部又はホルダに設けた警報接点をメイクします。接点を利用することで、ブザー、ランプのオン、サイリスタ、リレーの駆動など、電気・信号によるシステムの制御ができます。
 また、展開したスプリングが表示口から確認できるため、目視による溶断したヒューズの個別識別が可能です。

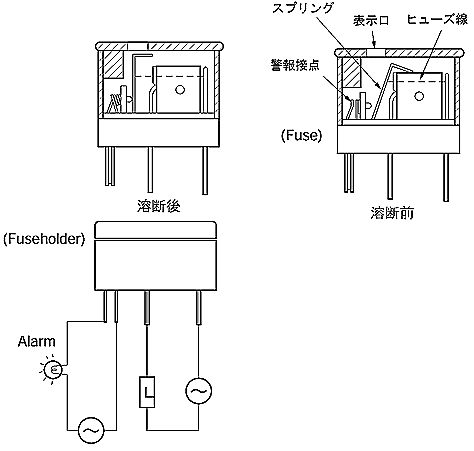

ヒューズ内部に警報接点を設けたタイプ

ヒューズ内部に警報接点を設けたタイプ

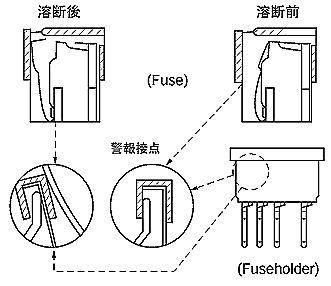

ホルダに警報接点を設けたタイプ

ホルダに警報接点を設けたタイプ

2.警報用ヒューズの結線方法

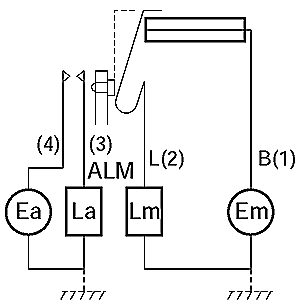

 警報接点を使用する場合の標準的な結線方法を下図に示します。
 主回路と警報回路の両方とも接地する場合は、下図の結線方法を遵守して下さい。

警報用ヒューズの結線方法


3.警報用ヒューズの接地方法

 警報用ヒューズの設置を検討する際、接地方法によっては所定のしゃ断性能が得られない場合がありますので注意してください。
 ※UPヒューズの場合は制限なし

 (1)推奨接地方法
    2項の図のとおりヒューズエレメントが溶断し、警報接点が閉じた状態で負荷端子と警報端子間に電圧が加わらないように接地してください。

 (2)非推奨接地方法
    下図に示す接地方法は、ヒューズエレメントが溶断し警報接点が閉じた状態で負荷端子と警報端子間に下表の電圧が加わります。
    ヒューズに短絡電流のような大電流が流れた場合、ヒューズエレメントは瞬間的に溶融・気化し、その金属ガスのためにヒューズの負荷端子と警報端子間の耐電圧が低下します。
    この状態で負荷端子と警報端子間に下表のような電圧が加わっていると、最悪の場合両端子間が導通状態となり、二次短絡となる恐れがあります。

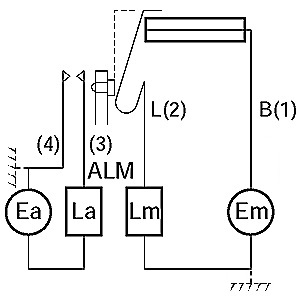

(a)図2.非推奨接地方法(a)(b)非推奨接地方法



<ヒューズ溶断時の負荷端子(2)ー警報端子(3)間電圧>
図(a) 図(b)
Em - Ea Ea
