警報用ヒューズ・ホルダ/Alarm Indicating Fuses & Fuseholders
UP75～UP300
- 外形寸法・重量 Size, Net wight
- 32×25×37mm 26g
- 色 Color
- 黒色 Black
- 包装 Package
- 5個／箱詰
5pcs/box
- 使用温度範囲 Range of ambient temperature
- -20℃～60℃
※範囲外での使用を検討される場合は、お気軽にお問い合わせ下さい
- 保存温度 Storage temperature
- -40℃～85℃
- 適合ヒューズ／ホルダ Compatible fuse/holder

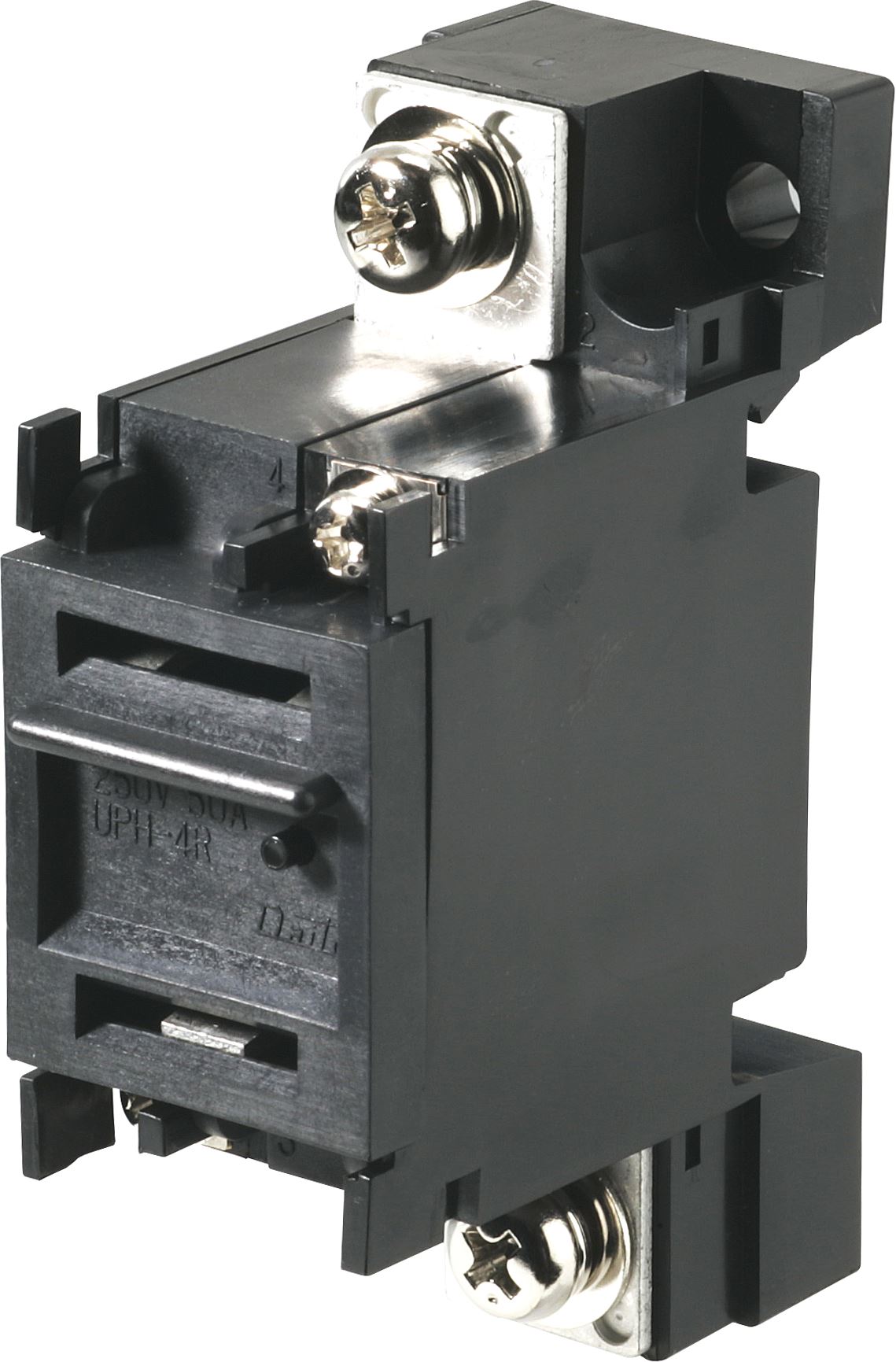

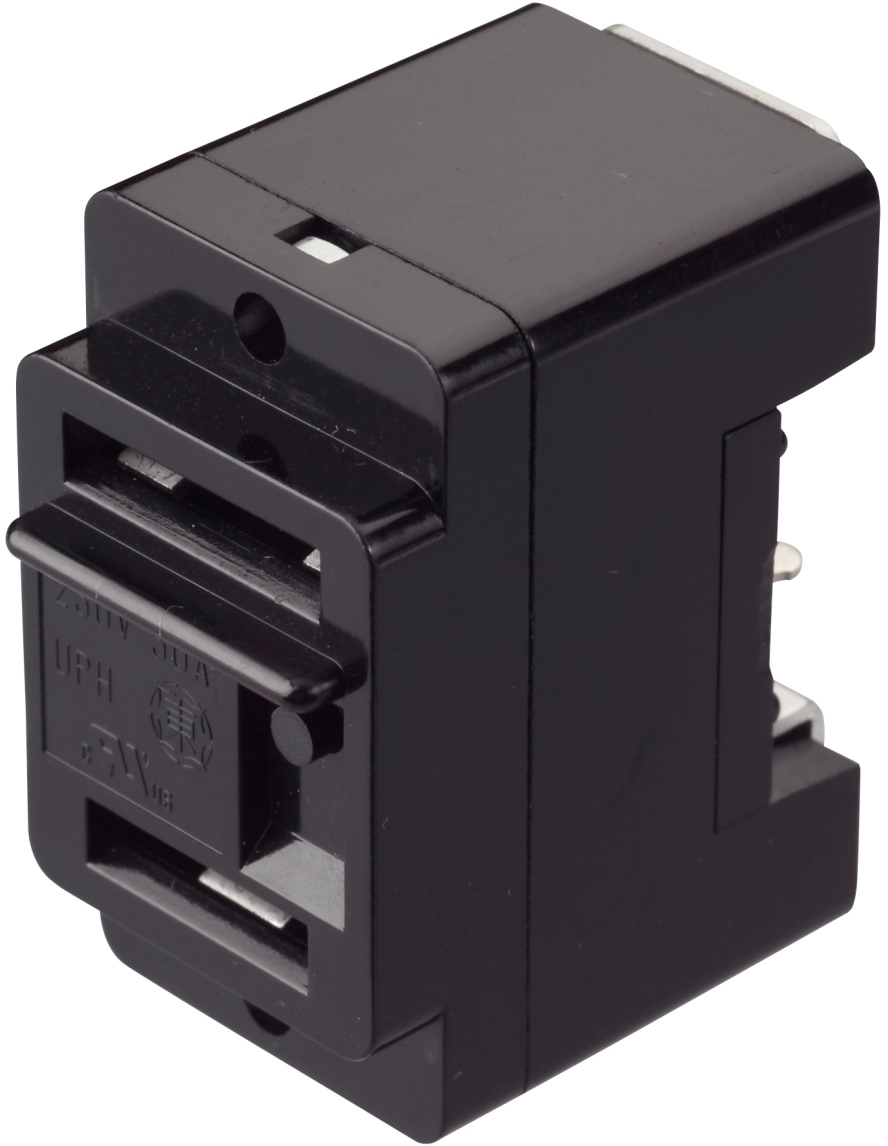

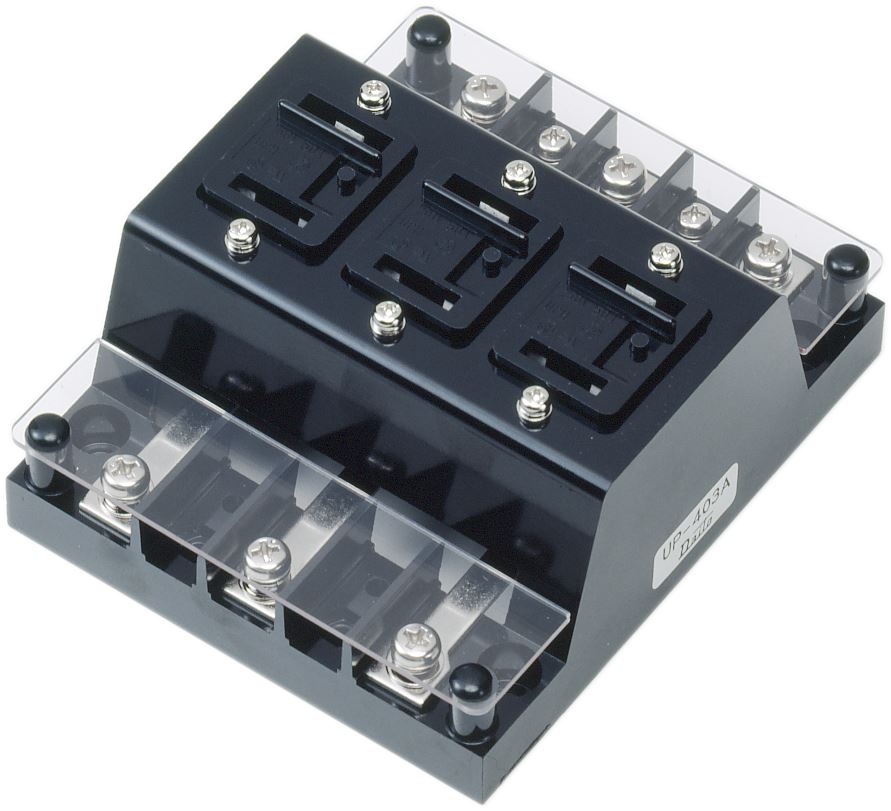

- UPH, UP403A, UPH-4R
製品説明
本品は、断表示（警報）機能を有する交換型のヒューズです。
UPヒューズホルダを併用することで、溶断時に接点出力も可能です。
This fuse has a blown indication function.
By using an UP fuse holder, contact output is also possible when the fuse blows.
製造年月コードの説明 Descriptions on date of manufacture codes
例:06Z（年・月） Example: 06Z (Year/Month)
年:2006年 西暦の末尾2桁 Year: 2006, Two digits of last of the year
月:1～9 10月:X、11月:Y、12月:Z Month: 1 to 9 Oct: X, Nov: Y, Dec: Z
Rated current: 7.5A, 10A, 15A, 20A, 25A, 30A
UPヒューズホルダを併用することで、溶断時に接点出力も可能です。
This fuse has a blown indication function.
By using an UP fuse holder, contact output is also possible when the fuse blows.
製造年月コードの説明 Descriptions on date of manufacture codes
例:06Z（年・月） Example: 06Z (Year/Month)
年:2006年 西暦の末尾2桁 Year: 2006, Two digits of last of the year
月:1～9 10月:X、11月:Y、12月:Z Month: 1 to 9 Oct: X, Nov: Y, Dec: Z
Rated current: 7.5A, 10A, 15A, 20A, 25A, 30A
仕様表1

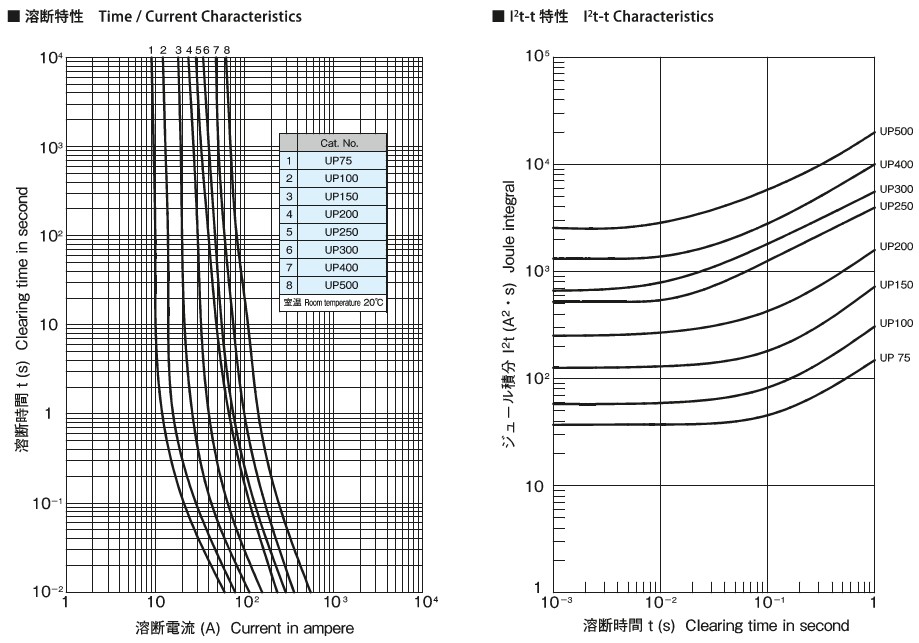

溶断特性 Time / Current Characteristics
